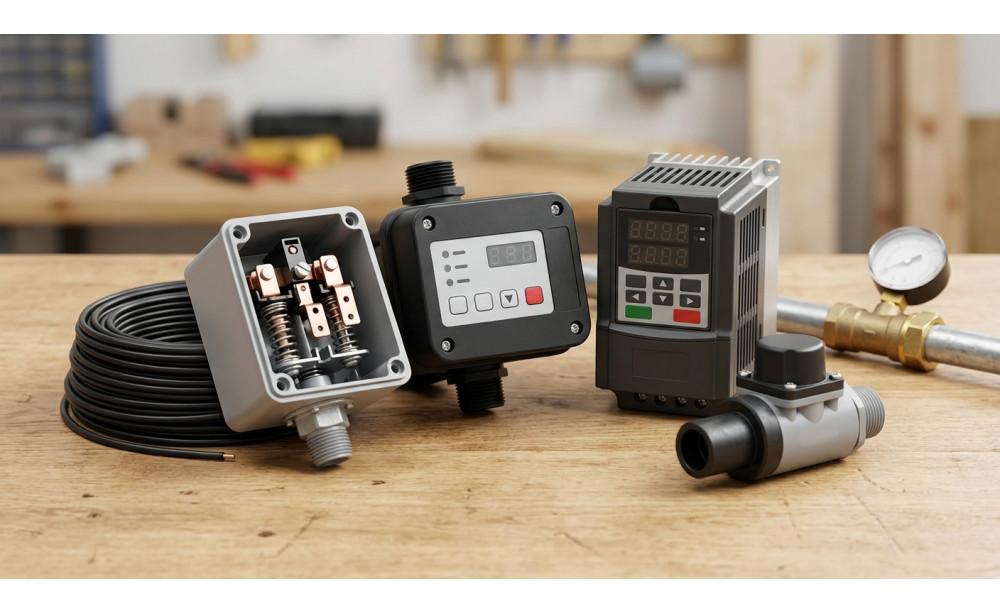

Автоматика для свердловинного насоса: реле тиску, контролери, частотні перетворювачі та захист від сухого ходу

30.09.2026

50

Статті

Свердловинний насос відповідає за підйом і подачу води, а керування його запуском, зупинкою, тиском та аварійними режимами покладається на автоматику. Тому автоматика для свердловинного насоса є важливою частиною системи водопостачання.

Неправильно підібрана або налаштована система може стати причиною частих увімкнень насоса, перепадів тиску, перевантаження двигуна та його передчасного зношування. Окрему увагу потрібно приділяти роботі без води, адже сухий хід створює ризик перегріву та пошкодження обладнання.

Що таке автоматика для свердловинного насоса і навіщо вона потрібна

Блок автоматики для свердловини – це сукупність пристроїв, які керують насосом відповідно до стану системи. Вона може контролювати тиск, проток, струм або потужність двигуна, рівень води. Основні завдання – автоматичний запуск і зупинка, контроль тиску, захист від сухого ходу та інших аварійних режимів, а в окремих моделях – контроль електричних параметрів і автоматичний перезапуск. Наприклад, коли відкривається кран, тиск у системі знижується, і автоматика запускає насос. Після припинення водорозбору тиск відновлюється, обладнання вимикається. У системах із частотним керуванням швидкість двигуна додатково змінюється відповідно до фактичного споживання води.

Автоматика не є універсальною. Для конкретного насоса потрібно враховувати потужність, напругу, продуктивність, максимальний напір, допустиму кількість запусків та характеристики свердловини.

Основні види автоматики для свердловинних насосів

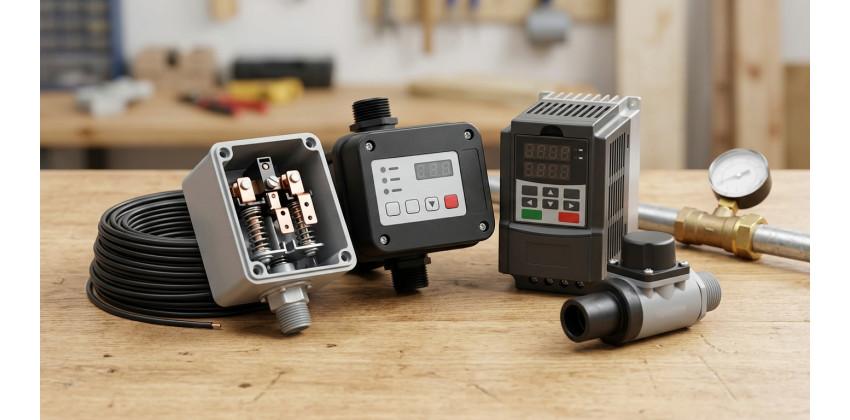

Основні варіанти – реле тиску з гідроакумулятором, електронний контролер і частотний перетворювач. Вони відрізняються способом керування та набором функцій.

Подібний вибір визначають параметри насоса, гідравліка системи, характер споживання та вимоги до комфорту. Для невеликого будинку немає потреби ускладнювати систему, якщо просте реле виконує всі необхідні функції.

Реле тиску для свердловинного насоса: принцип роботи та особливості

Реле тиску для свердловинного насоса – один із найпоширеніших способів автоматичного керування. Воно зазвичай працює разом із гідроакумулятором, який накопичує запас води та створює буфер між насосом і точками водорозбору.

Як працює механічне реле тиску

У механічному реле тиск води впливає на мембранний механізм. Коли тиск знижується до встановленого нижнього порога, контакти замикаються і насос запускається. Після досягнення верхнього порога контакти розмикаються, тому насос зупиняється. Наприклад, реле може бути налаштоване на увімкнення за 1,5 бар і вимкнення за 3 бар. Це лише приклад, конкретні пороги залежать від параметрів системи.

Гідроакумулятор дає змогу отримувати невелику кількість води без негайного запуску насоса. Якщо його об'єм підібрано неправильно або тиск повітря налаштований некоректно, кількість пусків може зрости. Часті цикли старт/стоп створюють додаткове навантаження на електродвигун і пускову апаратуру.

Переваги механічного реле:

• проста конструкція;
• невисока вартість;
• легке обслуговування.

Недолік – робота в режимі старт/стоп, через що тиск змінюється між нижнім і верхнім порогами. Реле тиску саме по собі не завжди є повноцінним захистом від сухого ходу. Якщо у свердловині недостатньо води, насос може продовжувати працювати, тому для таких умов необхідно передбачити окремий або інтегрований захист.

Електронні контролери для свердловинних насосів

Контролер насоса використовує електроніку та датчики, щоб оцінювати стан системи й автоматично керувати двигуном. Залежно від моделі він може орієнтуватися на тиск, проток, струм, потужність або поєднання декількох параметрів. Типові функції – автоматичний запуск і зупинка, контроль тиску або протоку, захист від сухого ходу та частих увімкнень, а також автоматичний перезапуск, якщо він передбачений конструкцією.

Перед монтажем потрібно перевірити допустиму потужність, напругу, діапазон тиску, спосіб підключення та перелік захистів конкретної моделі. Електронний варіант зручний там, де важливі компактність і мінімальна кількість окремих компонентів. Водночас пристрій повинен відповідати параметрам двигуна та умовам роботи системи.

Частотний перетворювач для свердловинного насоса: коли він потрібен

Частотний перетворювач для насоса працює за іншим принципом. Він змінює частоту живлення електродвигуна і таким чином регулює швидкість його обертання. Система отримує інформацію про тиск і змінює оберти так, щоб продуктивність насоса відповідала поточному водоспоживанню. За малого споживання двигун працює на нижчих обертах, а під час відкривання додаткових точок водорозбору швидкість підвищується. Після зменшення витрати оберти знижуються.

Головна перевага – стабільніший тиск порівняно зі схемою старт/стоп. Плавний запуск зменшує механічні та гідравлічні навантаження, а за змінного водоспоживання може знижуватися енергоспоживання. Водночас частотне керування дорожче та складніше в налаштуванні.

Захист свердловинного насоса від сухого ходу

Захист насоса від сухого ходу – одна з найважливіших функцій автоматичного керування.

Що таке сухий хід

Сухий хід виникає тоді, коли насос працює без достатньої кількості води. Для занурювального обладнання це особливо небезпечно, оскільки вода бере участь у відведенні тепла від двигуна та нормальній роботі гідравлічної частини.

Основні причини:

• рівень води у свердловині опустився нижче допустимого;
• фактичний дебіт свердловини недостатній для продуктивності насоса;
• насос відбирає воду швидше, ніж свердловина встигає відновитися;
• виникла несправність у системі подачі;
• неправильно виконано підбір або монтаж обладнання.

Тривала робота без достатньої кількості води може спричинити перегрів двигуна, пошкодження робочих деталей та скорочення ресурсу насоса. Тому автоматика має не лише запускати обладнання за потреби, а й контролювати умови його роботи.

Як працює захист від сухого ходу

Спосіб виявлення аварійного режиму залежить від конструкції системи. Найпоширеніші варіанти – контроль рівня, тиску, протоку або електричних параметрів двигуна.

1. Контроль рівня води

Для цього застосовують поплавкові вимикачі або спеціальні датчики рівня. Якщо вода опускається до критичної позначки, датчик передає сигнал на систему керування, а насос вимикається. Після відновлення рівня автоматика може зробити повторний запуск, якщо це передбачено її алгоритмом.

2. Контроль тиску

Якщо насос працює, але необхідний тиск не зростає або відсутній нормальний проток, автоматика може розцінити це як аварійну ситуацію та вимкнути двигун. Подібний принцип часто реалізують електронні контролери.

3. Контроль струму двигуна

Деякі системи визначають сухий хід за зміною електричних параметрів двигуна. Коли насос втрачає нормальне гідравлічне навантаження, споживання електроенергії може змінюватися. Автоматика аналізує цей показник і за характерного відхилення вимикає насос. Конкретний алгоритм залежить від обладнання, тому під час підбору важливо орієнтуватися на документацію виробника.

Як вибрати автоматику для свердловинного насоса

Щоб знання, як вибрати автоматику для свердловини, не зводилося до порівняння ціни, варто оцінити декілька параметрів.

Крок 1. Визначити тип насоса

Потрібно знати потужність, напругу, продуктивність, максимальний напір, допустимі режими роботи та тип двигуна. Автоматика повинна бути розрахована на електричне навантаження конкретного двигуна. Якщо контролер не підтримує потрібну потужність або тип двигуна, підключати його не можна.

Важливі дебіт свердловини, статичний і динамічний рівень води, глибина встановлення насоса та необхідний напір. Якщо продуктивність насоса істотно перевищує можливості свердловини, навіть якісна автоматика не усуне проблему нестачі води.

Крок 2. Оцінити потребу у воді

Для невеликого приватного будинку з декількома стандартними точками водорозбору часто достатньо реле тиску, гідроакумулятора та окремого захисту від сухого ходу. Для будинку з декількома санвузлами, душовими, побутовою технікою та іншими споживачами може бути доцільним електронний контролер або частотне керування.

Для великої системи з різким коливанням витрати води частотний перетворювач або комплексний блок керування дає більше можливостей для адаптації продуктивності насоса до фактичного попиту.

Крок 3. Передбачити захист

Потрібно оцінити необхідність захисту від сухого ходу, перевантаження, перепадів напруги, частих запусків та інших аварійних режимів. Варто перевірити, чи всі необхідні функції вже вбудовані в контролер: деякі блоки контролюють лише тиск або проток.

Схема підключення автоматики свердловинного насоса залежить від типу обладнання. У найпростішій системі реле тиску встановлюється в гідравлічному контурі та керує живленням насоса через відповідну комутацію. Не варто підключати обладнання лише за зовнішньою схожістю клем. Потрібно використовувати електричну схему виробника, перевірити переріз кабелів, захисні апарати та вимоги до заземлення.

Типові помилки під час вибору автоматики для свердловини

Навіть правильно підібраний насос може працювати нестабільно через помилки в системі керування. Існує декілька типових помилок.

1. Вибір автоматики без урахування параметрів насоса

Не можна орієнтуватися лише на різьбове з'єднання чи робочий тиск: контролер має відповідати потужності, напрузі та типу двигуна.

2. Відсутність захисту від сухого ходу

Особливо ризикованою є подібна схема для свердловин зі змінним або нестабільним рівнем води. Сезонне зниження рівня або надмірний водозабір можуть створити аварійний режим.

3. Надмірна економія на автоматиці

Якщо пристрій не має необхідних функцій або не відповідає характеристикам насоса, можливі часті аварійні зупинки, нестабільна робота та дорогий ремонт обладнання.

4. Неправильне налаштування тиску

Невдало встановлені пороги увімкнення та вимкнення можуть створювати часті пуски або недостатній тиск у системі. Для системи з гідроакумулятором важливо також правильно налаштувати його повітряну частину відповідно до рекомендацій виробника та робочих параметрів реле.

Яку автоматику вибрати для свердловинного насоса

Для стандартного приватного будинку з помірним водоспоживанням часто достатньо реле тиску з гідроакумулятором і захистом від сухого ходу. Електронний контролер доречний, коли важливі компактність та додаткові функції. Частотне керування розглядають за змінного водоспоживання і підвищених вимог до стабільності тиску.

У будь-якому випадку автоматика для насоса зі свердловини повинна підбиратися не окремо від іншого обладнання, а як частина всієї системи. Перед придбанням потрібно врахувати параметри насоса, характеристики свердловини, гідроакумулятора та трубопроводу, реальне водоспоживання й необхідний рівень захисту.
