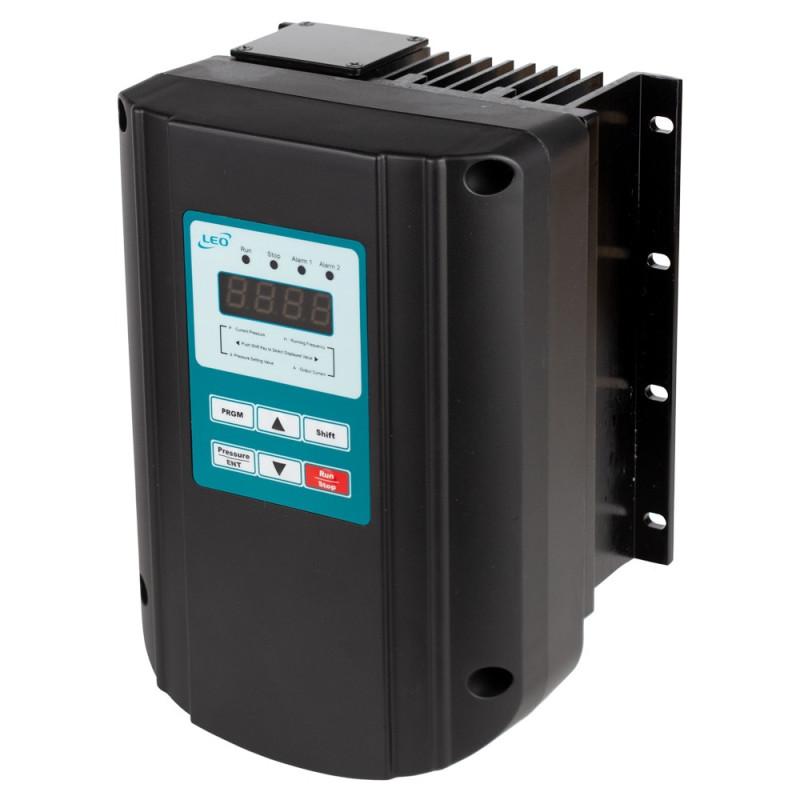

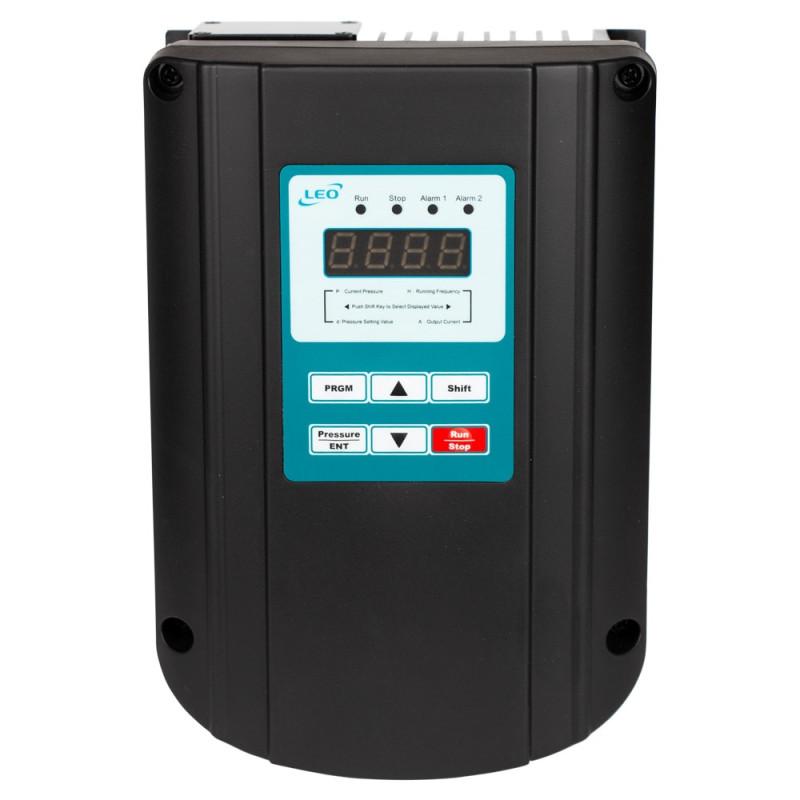

Перетворювач частоти 3~380В × 3~380/220В 5.5-7.5кВт LEO 3.0 (779685)

Серія PD – це повнофункціональні перетворювачі частоти, які підходять для невеликих установок з одним насосом із функцією підтримки постійного тиску. Відрізняються компактністю корпусу, габарити якого вдвічі менші за аналогічні за характеристиками перетворювачів частоти інших виробників. Перетворювач частоти може встановлюватися безпосередньо на двигун насоса або поруч із ним завдяки захисту від бруду та пилу (класу захисту IP65). Вбудована функція керування одним насосом надійна та проста в налаштуванні.

• Підтримка ведучий/відомий, 2хRS485 (опціонально).
• Вхід: 3 фази 380 В
• Вихід: 3 фази 380 В тільки для підключення трифазних електродвигунів за схемою "зірка" або 3 фази 220 В та тільки для підключення трифазних електродвигунів за схемою "трикутник"
• Номінальна сила струму: 17.0 А

УВАГА!!! Датчик тиску в комплект із перетворювачем частоти не входить. Купується окремо!

Технічні характеристики:

• Режим управління: V/F
• Пусковий момент: 1Гц 100%
• Діапазон регулювання швидкості: 1:20
• Похибка регулювання швидкості: ±1.0%
• Перевантажувальна здатність (захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.струму; 1 сек.: 150% норм.
• Автоматичне обмеження за силою струму
• Захист від обриву фаз на вході/виході
• Захист від перенапруги
• Види V/F кривої: лінійна
• Крива розгону/уповільнення: лінійна, діапазон: 0.1-3600 сек.
• Стартова частота: 1~10Гц
• Частота живлення: 50/60Гц ±5%
• Діапазон вихідної частоти: 0~50/60Гц
• Дискретні входи: 2 програмовані входи
• Аналогові входи: Al1: 0~10В або 0/4~20мА (задається параметром)
• Аналогове харчування: настроюване: +5В ~ +24В (задається параметром)
• Джерело команд управління: пульт, що управляє вхідні клеми
• Завдання частоти: числове завдання, ПІД-регулятор
• Вбудований ПІД-регулятор: для роботи в замкнутому контурі керування зі зворотним зв'язком
• Функція AVR: підтримка постійної вихідної напруги під час коливань вхідного
• Запобігання аварійній зупинці: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні
• LED дисплей: відображення параметрів на дисплеї: тиск, температура, налаштування тиску, програмовані параметри та приховані функції
• Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію
• Завдання пароля: пароль може містити 4 цифри (крім 0)
• Блокування параметрів: для запобігання несанкціонованій зміні параметрів у процесі роботи або в зупиненому стані
• Управління тиском: налаштування ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора
• Перезапуск при збої живлення: автоматичний перезапуск ПЧ при збої живлення, що настроюється, налаштування затримки запуску
• Контроль витоків води: оптимізований режим сну з урахуванням можливих витоків
• Сигнал перевищ. тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву
• Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів
• Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчиковий)
• Висота установки: на висоті не більше 1000м, на великих висотах зниження ном.потужності: 1% на кожні наступні 100м
• Навколишня температура: -10 ºС~+40 ºС, зниження ном.потужності при 40 ºC~50 ºC 4% на кожен 1 ºC
• Вібрації: < 9.8 м/с² (1.0G)
• Температура зберігання: -10 ºC~+70 ºC
• Термін гарантійного обслуговування: 12 місяців
