Перетворювач частоти 1~220В × 3~220В 0.75-1.1кВт LEO 3.0 (779677)

Призначений для систем високопродуктивного водопостачання із постійним тиском. Використовуючи розробки новітніх технологічних рішень галузі, засновані на SPWM (Sinusoidal Pulse Width Modulation) - синусоїдальної широтно-імпульсної модуляції, виконує контроль "напруга/частота" (V/F), сконструйовані за методом VWF (Variable Velocity Variable) змінна частота. Разом з удосконаленою технологією вимірювання тиску, перетворювач частоти контролює в режимі реального часу зміну тиску в трубопроводі, може автоматично регулювати частоту струму на вході в електродвигун насоса та змінювати швидкість обертання валу ротора насоса, залежно від потреби в системі водопостачання. Таким чином, величина тиску, яка досягає точки споживання, стала, а максимальна потужність двигуна завжди пропорційна актуальним вимогам системи, результат яких - значне енергозбереження, постійний тиск на виході та економія води.

• Вхід: 1 фази 220 В

• Вихід: 3 фази 220 В тільки для підключення трифазних електродвигунів за схемою "трикутник"
• Номінальна сила струму: 5.5 А

УВАГА!!! Датчик тиску в комплект із перетворювачем частоти не входить. Купується окремо!

Технічні характеристики:

• Режим управління: V/F
• Пусковий момент: 1Гц 100%
• Діапазон регулювання швидкості: 1:20
• Похибка регулювання швидкості: ±1.0%
• Перевантажувальна здатність (захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.струму; 1 сек.: 150% норм.
• Автоматичне обмеження за силою струму
• Захист від обриву фаз на вході/виході
• Захист від перенапруги
• Види V/F кривої: лінійна
• Крива розгону/уповільнення: лінійна, діапазон: 0.1-3600 сек.
• Стартова частота: 1~10Гц
• Частота живлення: 50/60Гц ±5%
• Діапазон вихідної частоти: 0~50/60Гц
• Дискретні входи: 2 програмовані входи
• Аналогові входи: Al1: 0~10В або 0/4~20мА (задається параметром)
• Аналогове харчування: настроюване: +5В ~ +24В (задається параметром)
• Джерело команд управління: пульт, що управляє вхідні клеми
• Завдання частоти: числове завдання, ПІД-регулятор
• Вбудований ПІД-регулятор: для роботи в замкнутому контурі керування зі зворотним зв'язком
• Функція AVR: підтримка постійної вихідної напруги під час коливань вхідного
• Запобігання аварійній зупинці: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні
• LED дисплей: відображення параметрів на дисплеї: тиск, температура, налаштування тиску, програмовані параметри та приховані функції
• Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію
• Завдання пароля: пароль може містити 4 цифри (крім 0)
• Блокування параметрів: для запобігання несанкціонованій зміні параметрів у процесі роботи або в зупиненому стані
• Управління тиском: налаштування ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора
• Перезапуск при збої живлення: автоматичний перезапуск ПЧ при збої живлення, що настроюється, налаштування затримки запуску
• Контроль витоків води: оптимізований режим сну з урахуванням можливих витоків
• Сигнал перевищ. тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву
• Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів
• Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчиковий)
• Висота установки: на висоті не більше 1000м, на великих висотах зниження ном.потужності: 1% на кожні наступні 100м
• Навколишня температура: -10 ºС~+40 ºС, зниження ном.потужності при 40 ºC~50 ºC 4% на кожен 1 ºC
• Вібрації: < 9.8 м/с² (1.0G)
• Температура зберігання: -10 ºC~+70 ºC
• Термін гарантійного обслуговування: 12 місяців

Переваги перетворювачів частоти:

• Простий у використанні інтерфейс, відсутність необхідності постійної перевірки або професійного обслуговування
• Управління роботою насоса за допомогою передових технологій, зокрема комплексного ПІД-регулювання
• Цифрові індикатори тиску показують поточний тиск у системі та тиск, налаштований або вибраний користувачем
• Стабільна та надійна робота системи, в якій встановлено перетворювач частоти
• У порівнянні зі старими методами контролю систем водопостачання, виріб ефективно забезпечує постійний тиск води в системі, регулюючи параметри "напруга/частота" (V/F), що дозволяє заощаджувати приблизно від 20% до 60% електроенергії
• Плавне включення та вимикання електродвигуна насоса, що зменшує небезпеку гідроудару
• Автоматичний перезапуск у разі виникнення "сухого" ходу з автономним режимом відновлення роботи пристрою після збою, якщо в системі з'являється вода
• Ефективний контроль над герметичністю системи, що запобігає насосу у разі повторних перезапусків
• Від блокування ротора, тобто за перевищення значення сили струму

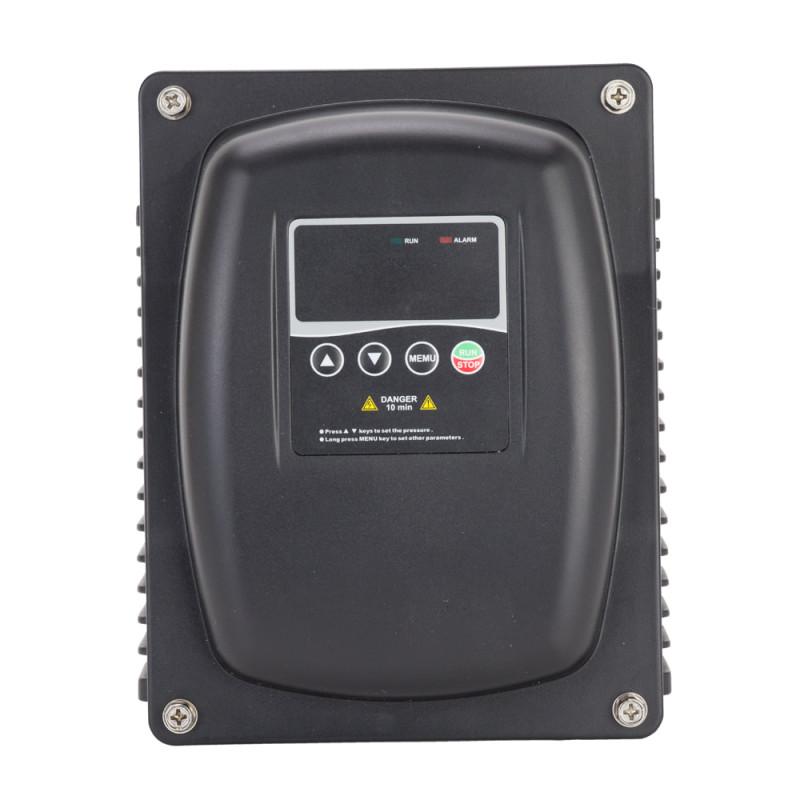

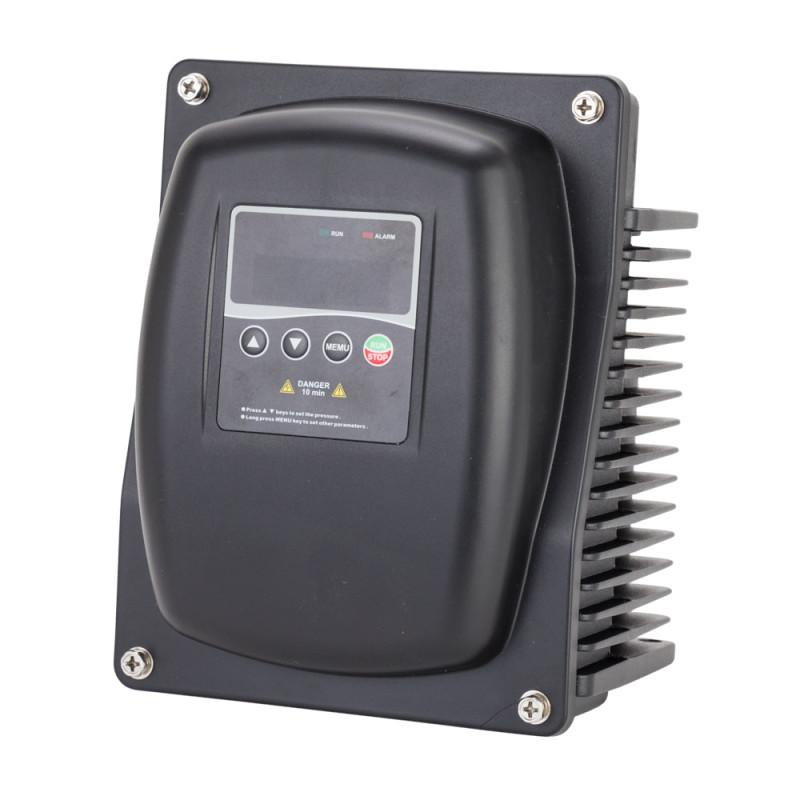

Зовнішній вигляд:

• MENU - у меню рівня 0 - натисніть, щоб переглянути параметри. Натисніть протягом 2 секунд, щоб увійти в меню налаштування параметрів 1 рівня
• RUN/STOP - у меню рівня 0 - натисніть, щоб запустити/зупинити/скинути налаштування. У меню введення пароля 1/2/3 рівня – натисніть для підтвердження
• UP – у меню 0 рівня – натисніть, щоб збільшити заданий тиск, частоту, змінити значення параметра. Тривале натискання - для швидкого збільшення
• DOWN – у меню 0 рівня – натисніть, щоб зменшити заданий тиск, частоту, змінити значення параметра. Тривале натискання - для швидкого зменшення
• Target pressure - горить, коли тиск відрегульовано
• Current pressure – відображення поточного тиску
• Running - горить - перетворювач працює. Блимає - перетворювач у режимі простою
• Alarm - помилка
• Manual - в режимі Р0-44 постійно світиться
